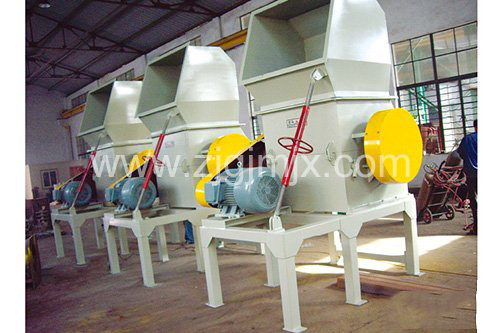

TCM-70/1200重型破碎機

張家港勁馬機械為您提供撕碎機，下面是關于TCM-70/1200重型破碎機的介紹
一.  用途
TCM70/1200型適用于各種陶瓷棉、石棉、保溫棉等等。
二．結構特點
TCM70/1200型破碎機由電動機、旋轉刀軸、動刀、定刀、機架、機座、箱體、料門等主要部件組成。
機架上裝有固定刀六把，并設有防塑料反彈裝置。旋轉刀軸上裝有三十把可卸式嵌入刀片，用鈍刀可單獨拆下磨刀，放置組成螺旋形切削刀，因此刀片壽命長，工作平穩，破碎能力強。
三．主要技術
1．旋轉刀直徑：680mm
2．旋轉刀數量：30把
3．刀軸速度：500rpm
4．固定刀數量：6把
5．破碎能力：800-1500Kg/h

6．篩孔直徑：Φ12－16mm
7．電動機功率：55KW
8.吸料風機功率：11KW
9.振動篩電機功率：1.5KW*2
10.進料皮帶輸送機功率：2.2KW
11.出料皮帶輸送機功率：1.5KW
四．使用操作
1. 開機前檢查所有電機運轉方向是否符合，如轉向相反，可改變電源接線任意兩根的位置，然后要復查旋轉方向。（按箭頭所示方向）
2．將電動機起動，檢查是否有異常聲音，并把物料放入進行粉碎，如一切正常，則可開始工作。
3.開機前，先打開出料輸送帶電機和振動篩電機，然后打開下料關風機電機及吸料風機電機后再打開破碎機電機，最后打開進料皮帶輸送機電機。
4.關機前，先關進料皮帶輸送機電機和破碎機電機，然后再關出料關風機電機、皮帶輸送機電機和振動電機，最后關出料皮帶輸送機電機。
五．維修與保養
1．在開始使用3-5小時后，請檢查各部件緊固件是否有松動，并擠緊，正常工作后應在3-5天檢查一次。
2．檢驗旋轉刀和固定刀間隙，應在0.3-0.8 mm之間,否則應調整。
3．清理破碎機只需松下篩架吊緊螺絲即可。
4．使用一段時間后，破碎能力下降，轉速降低，是皮帶松動原因，必須將電動機固定螺釘旋轉將皮帶張緊即可。
六．注意事項
1．電動機旋向必須正確，機器空載起動后方可投料。
2．電機旋轉時，不得進行清掃和檢修工作。
3．手不得進入進料口，以免發生意外。
七．易損件清單
1、定刀    2、動刀    3、篩子
八．特別注意
1. 在刀拆下刃磨后，按裝時刀口切勿裝反，以免發生意外。
2. 破碎機使用一段時間后，兩端軸承座應加潤滑油。
3. 破碎機正常工作后，嚴禁轉動機器尾部上端手輪，每次換刀或清理破碎機后鎖緊尾部手輪及絲桿。
